Монтаж сетчатых 2д и 3д заборов для спортивных и детских площадок: советы экспертов

Анотация

Понимаем разницу: 2д и 3д-панели. Выбор для спортивных нагрузок
Проектирование и разметка: точность превыше всего
Фундамент и установка столбов: гарантия устойчивости
Монтаж панелей: крепеж и соединения
Увеличение высоты ограждения для спортивных площадок
Особые требования для детских и спортивных объектов
Типичные ошибки при монтаже

Введение

При обустройстве спортивных и детских площадок вопрос безопасности выходит на первый план. Ограждение здесь выполняет не столько функцию защиты собственности, сколько роль сдерживающего фактора: оно предотвращает случайный выход детей на проезжую часть, не дает выкатываться мячам и защищает территорию от проникновения животных. Именно поэтому к выбору и монтажу таких ограждений предъявляются особые требования.

Среди всех типов ограждений для этих целей лидируют сварные сетчатые панели 2д и 3д. Они обладают оптимальным сочетанием прочности, обзорности и долговечности. Однако, чтобы забор действительно был надежным и безопасным, необходимо учитывать ряд технических нюансов при его установке. В этой статье мы подробно разберем, как правильно смонтировать такие ограждения, опираясь на экспертные рекомендации и действующие нормативы для спортивных объектов.

1. Понимаем разницу: 2д и 3д-панели. Выбор для спортивных нагрузок

Прежде чем говорить о монтаже, важно понять разницу между двумя типами конструкций, подробно об этом мы уже писали в статье «Сетчатый рай: Экспертный гид по выбору между 2д и 3д ограждением для вашего участка». От этого зависят некоторые нюансы крепления и область применения.

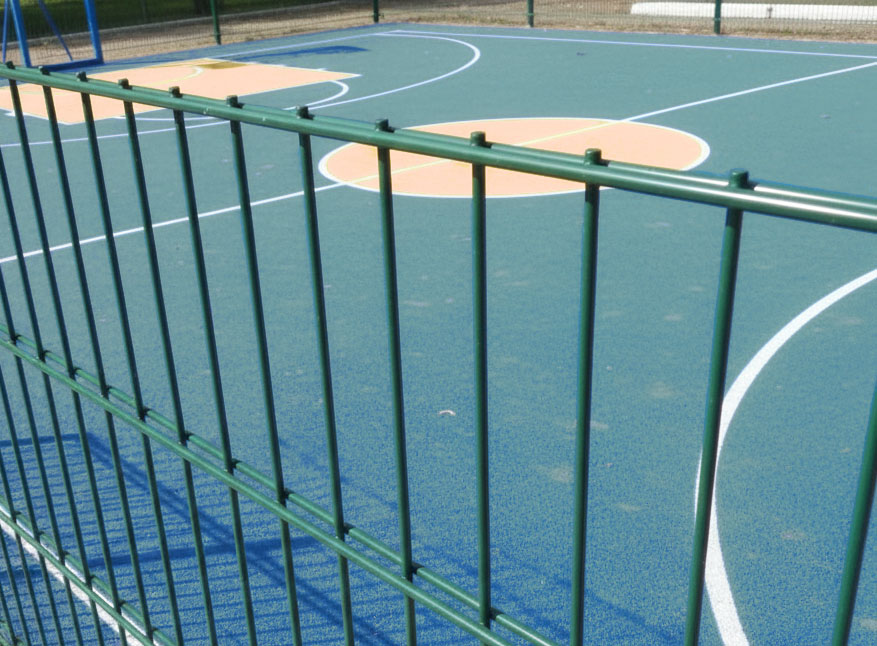

2д-панели — это плоские сварные секции, где прутья расположены в одной плоскости (горизонтально и вертикально). Они отличаются простотой, лаконичным дизайном и высокой жесткостью на сжатие. Ключевое преимущество 2д-панелей для спортивных объектов — возможность использования прутка увеличенного диаметра. В стандартных исполнениях применяются прутья 4–5 мм, но для зон высокой нагрузки производители предлагают усиленные серии:

6/5/6 мм (вертикальные прутья 6 мм, горизонтальные 5 мм);
8/6/8 мм (вертикальные прутья 8 мм, горизонтальные 6 мм).
Такое сечение обеспечивает максимальную устойчивость к ударам мяча, столкновениям игроков и попыткам взобраться на ограду. Именно 2д-панели с толстым прутком являются оптимальным выбором для футбольных полей, хоккейных коробок и баскетбольных площадок.

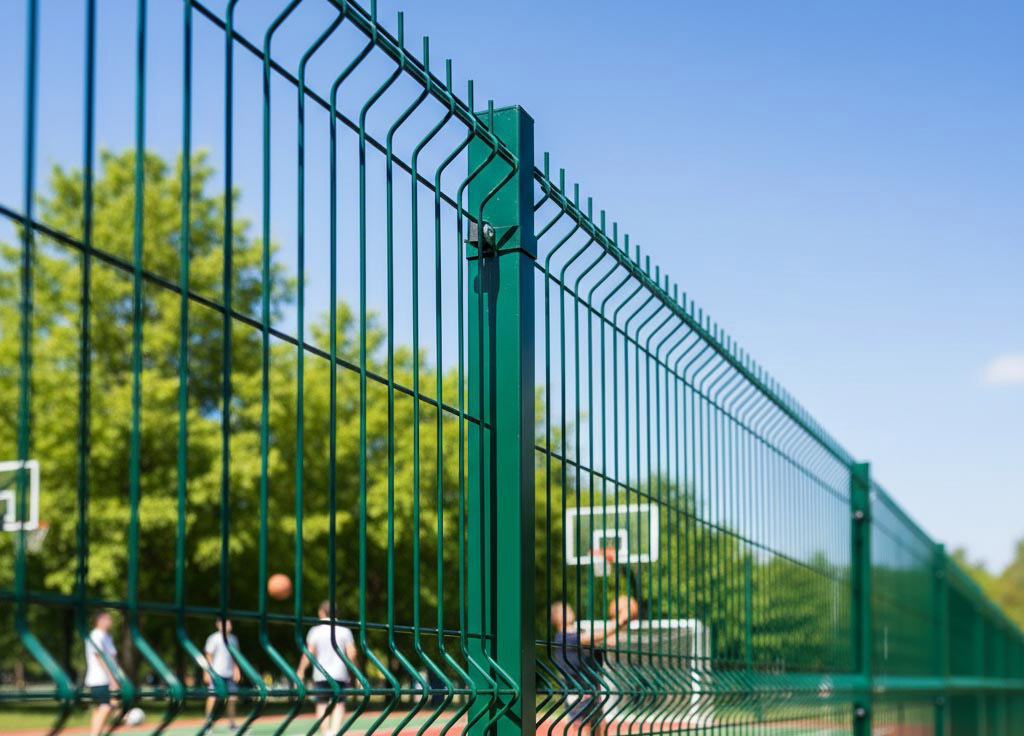

3д-панели (или «Гиттер») имеют V-образные или U-образные горизонтальные изгибы (ребра жесткости), которые придают конструкции объем и значительно повышают устойчивость к деформации при попытках перелезания или силовом воздействии. Стандартный диаметр прутка для 3д-панелей обычно составляет 4–5 мм. Для спортивных площадок допускается использование 3д-панелей с прутком 5 мм, однако важно понимать, что они будут несколько уступать по ударопрочности усиленным 2д-конструкциям.

Для детских площадок (где риск мощных ударов ниже, но важна эстетика и безопасность) лучше подходят 3д-панели с ребрами жесткости: они лучше амортизируют удар мяча и меньше «играют» при ветровой нагрузке, хотя сами по себе сетчатые конструкции обладают низкой парусностью.

2. Проектирование и разметка: точность превыше всего

Правильный монтаж начинается с точных расчетов еще на земле.

Учет рельефа. Идеально ровные участки встречаются редко. На склонах ограждение монтируют «ступенями». Это означает, что каждая последующая секция устанавливается с небольшим смещением по высоте относительно предыдущей. В таком случае высота секции подбирается так, чтобы нижний край не упирался в грунт, а зазор под всем забором был примерно одинаковым и составлял не более 5–10 см. В виду особенностей размещения спортивных и детских площадок на заранее подготовленных ровных плоскостях данный фактор (уклон) можно не учитывать. В спортивных площадках необходимо предусмотреть одинаковую высоту ограждения по всему периметру, для исключения вылета спортивного инвентаря за пределы площадки.

Шаг столбов. Расстояние между центрами (осями) столбов должно строго соответствовать ширине панели плюс небольшой технологический зазор (обычно 2–3 см). На практике это означает, что если панель имеет ширину 2500 мм, то расстояние между центрами столбов должно составлять 2520–2530 мм. Это пространство необходимо для компенсации допусков и удобства монтажа.

Прямые углы. В ограждениях спортивных площадок угол в 90° просто необходим, монтаж ведется в соответствии с проектом и технической документацией. Для поворота ограждения используют специальные угловые хомуты. Геодезическая разметка периметра позволяет указать места угловых столбов, установить контроль прямолинейности сторон и углов. Для перепроверки построения угла в 90° можно использовать метод «египетского треугольника» (3:4:5). Отложите по одной линии 3 метра, по другой — 4 метра; если диагональ между этими точками равна 5 метрам, угол идеален.

3. Фундамент и установка столбов: гарантия устойчивости

Несмотря на легкость сетчатых конструкций, пренебрегать качественной установкой опор нельзя, особенно на площадках, где возможны динамические нагрузки (удары мячом, толпы детей, навал игроков).

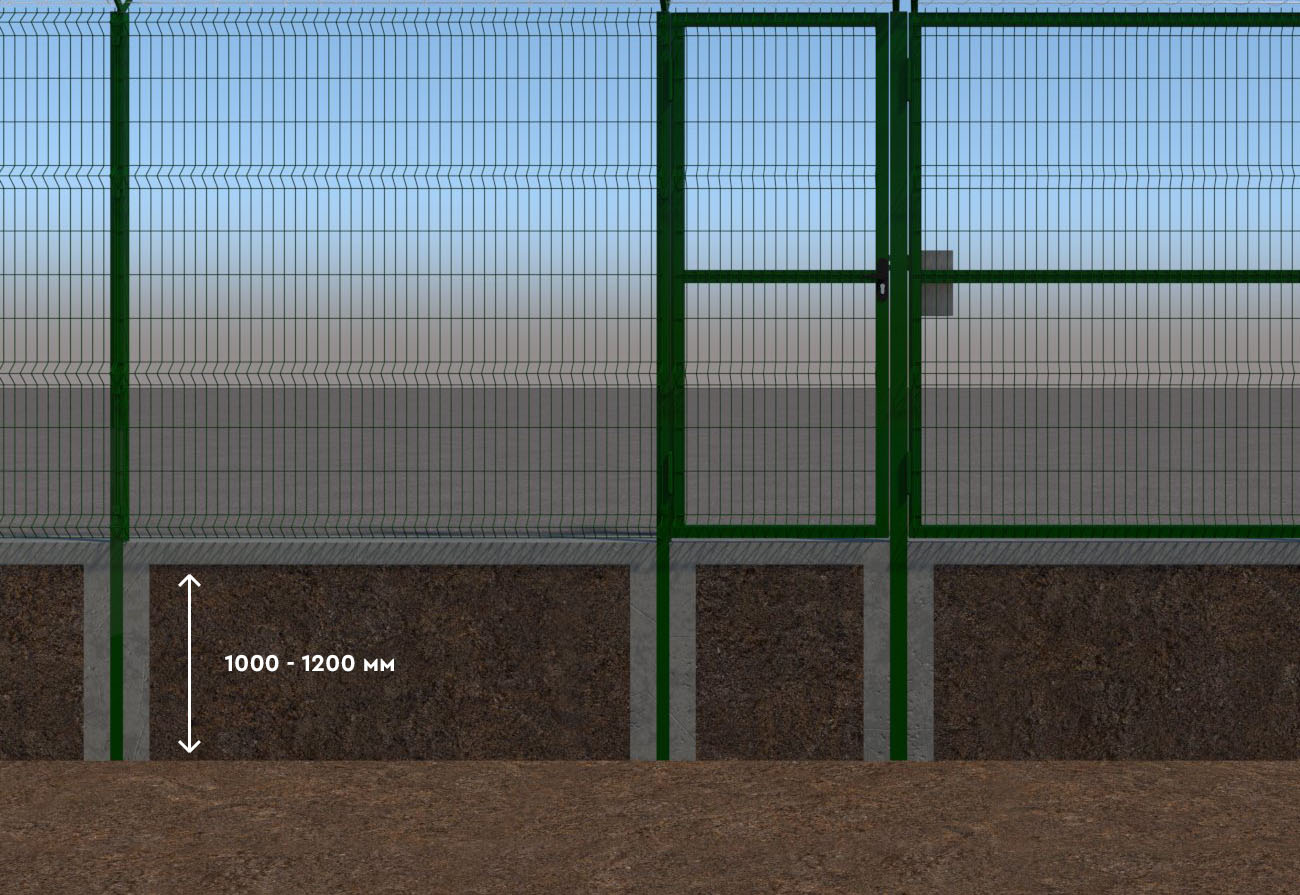

Глубина заложения. Столбы необходимо заглублять ниже глубины промерзания грунта (для средней полосы это минимум 1,0–1,2 метра от уровня земли, что составляет примерно 1/3 от общей длины столба). Это предотвратит выталкивание опор весной при морозном пучении.

Бетонирование vs. забутовка. Для спортивных и детских объектов эксперты рекомендуют полноценное бетонирование (тощий бетон М200). В рыхлых или болотистых грунтах идеальным решением будут винтовые сваи. В плотных грунтах допустима забутовка щебнем с тщательной послойной трамбовкой.

Контроль вертикали. Каждый столб выставляется строго по уровню в двух плоскостях и фиксируется временными распорками до застывания бетона. В это же время устанавливаются пластиковые заглушки на верхние торцы столбов для предотвращения попадания влаги и коррозии.

Временные рамки. Монтировать панели на столбы можно только после полного набора прочности бетоном — минимум через 24–48 часов (в зависимости от температуры и влажности). Спешка на этом этапе приведет к расшатыванию опор.

4. Монтаж панелей: крепеж и соединения

Современные 2д и 3д заборы монтируются без сварки, что ускоряет процесс и позволяет демонтировать секции при необходимости. Однако выбор крепежа напрямую зависит от типа объекта.

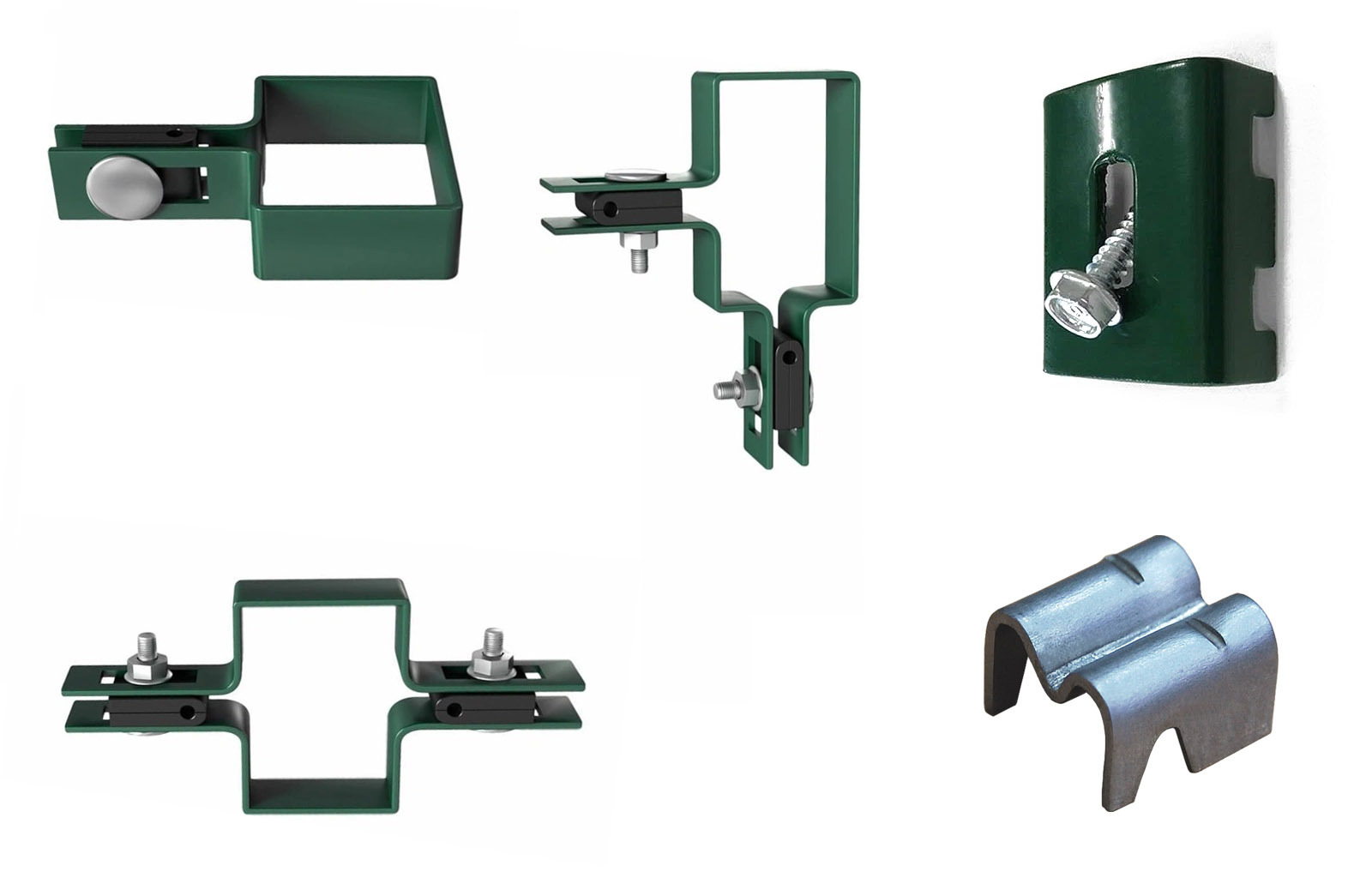

4.1 Типы крепежа: хомуты против скоб

А) Хомуты (рекомендуются для спортивных объектов)

Этот тип крепежа представляет собой две шпильки, которые охватывают столб, и прижимную планку. При затягивании гаек панель плотно фиксируется к опоре.

Преимущества для спортплощадок: хомуты создают очень жесткое и надежное соединение, способное выдерживать экстремальные динамические нагрузки: удары мяча на высокой скорости, попытки раскачивания забора, навал группы людей. Они равномерно распределяют усилие по всей высоте панели.
Антивандальная защита: для защиты от кражи рекомендуется использовать антивандальные гайки, у которых после затяжки срезается шестигранная головка, либо использовать специальный ключ.
Рекомендация: на футбольных полях, хоккейных коробках и баскетбольных площадках использование хомутов обязательно.

Б) Кронштейны "паук" (скобы)

Этот тип крепежа охватывает прутья панели с двух сторон и крепится к столбу саморезом.

Особенности: скобы проще в монтаже, но они создают точечную фиксацию. Они отлично подходят для детских площадок, зон отдыха и ограждений частных домов, где нагрузки не столь интенсивны. Однако для спортивных объектов с высокой ударной нагрузкой скобы могут оказаться менее надежными: со временем возможно ослабление саморезов или деформация точки крепления.

4.2 Температурный зазор

Это критически важный пункт! Металл расширяется при нагреве. Если зажать панель намертво вплотную к столбу, в жаркий день конструкцию может «повести», появятся деформации. Необходимо оставлять зазор 1–2 мм между панелью и креплением. Хомуты позволяют легко контролировать этот зазор.

4.3 Соединение секций между собой

Между собой панели соединяются специальными соединительными клипсами или Х-образными скобами, которые распределяются равномерно по высоте стыка. Это создает единое полотно, исключающее прогибы.

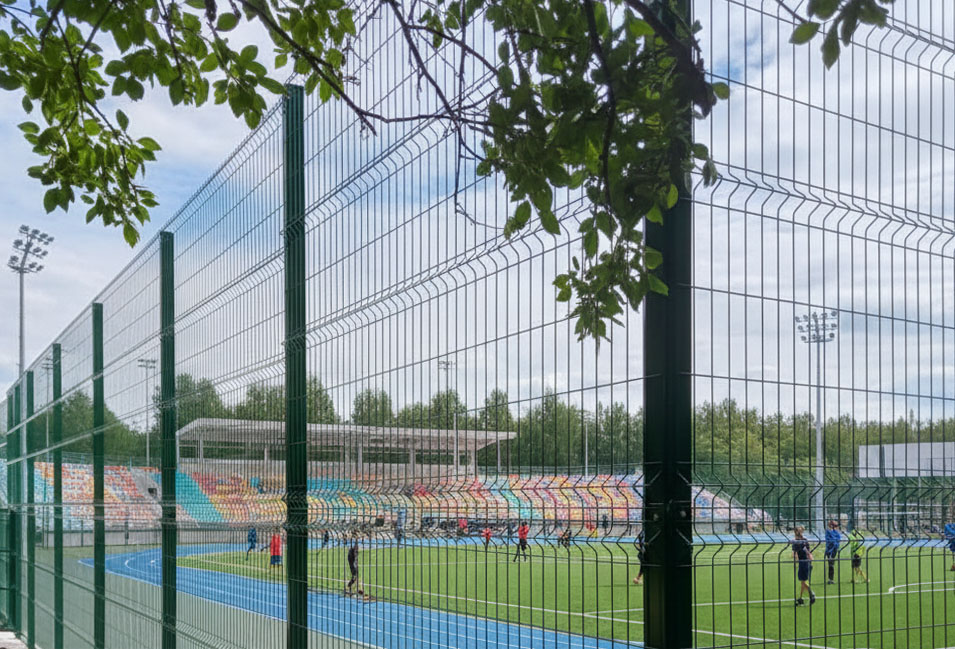

5. Увеличение высоты ограждения для спортивных площадок

Согласно действующим нормативам (СП 31-115-2006 и отраслевым стандартам), высота ограждений для большинства уличных спортивных площадок должна составлять не менее 3–4 метров. Например, для мини-футбола рекомендуется высота 3–4 м, для хоккейной коробки — не менее 3 м, для теннисного корта — 3–4 м.

Стандартная максимальная высота заводских сварных панелей (как 2д, так и 3д) обычно составляет 2430 мм (2,43 м) или 2530 мм. Это обусловлено технологией производства и транспортировки. Таким образом, для достижения требуемой высоты в 3 метра и более необходимо использовать прием наращивания — установка панелей друг на друга.

Технология монтажа двухъярусного ограждения:

Расчет высоты столбов. Для двухъярусного забора нужны усиленные столбы высотой не менее 4 метров (с учетом заглубления). Обычно используются столбы 60х60 мм или круглые трубы диаметром 76 мм с толщиной стенки не менее 2,5–3 мм.
Монтаж нижнего яруса. Сначала монтируются нижние панели на стандартную высоту (например, 2030 мм или 2430 мм). Крепление к столбам производится по всем правилам, описанным выше (с использованием хомутов для спортивных объектов).
Установка верхнего яруса. Поверх нижних панелей, с небольшим нахлестом (обычно 20–50 мм для совпадения рисунка сетки) или стык в стык, устанавливаются верхние панели.

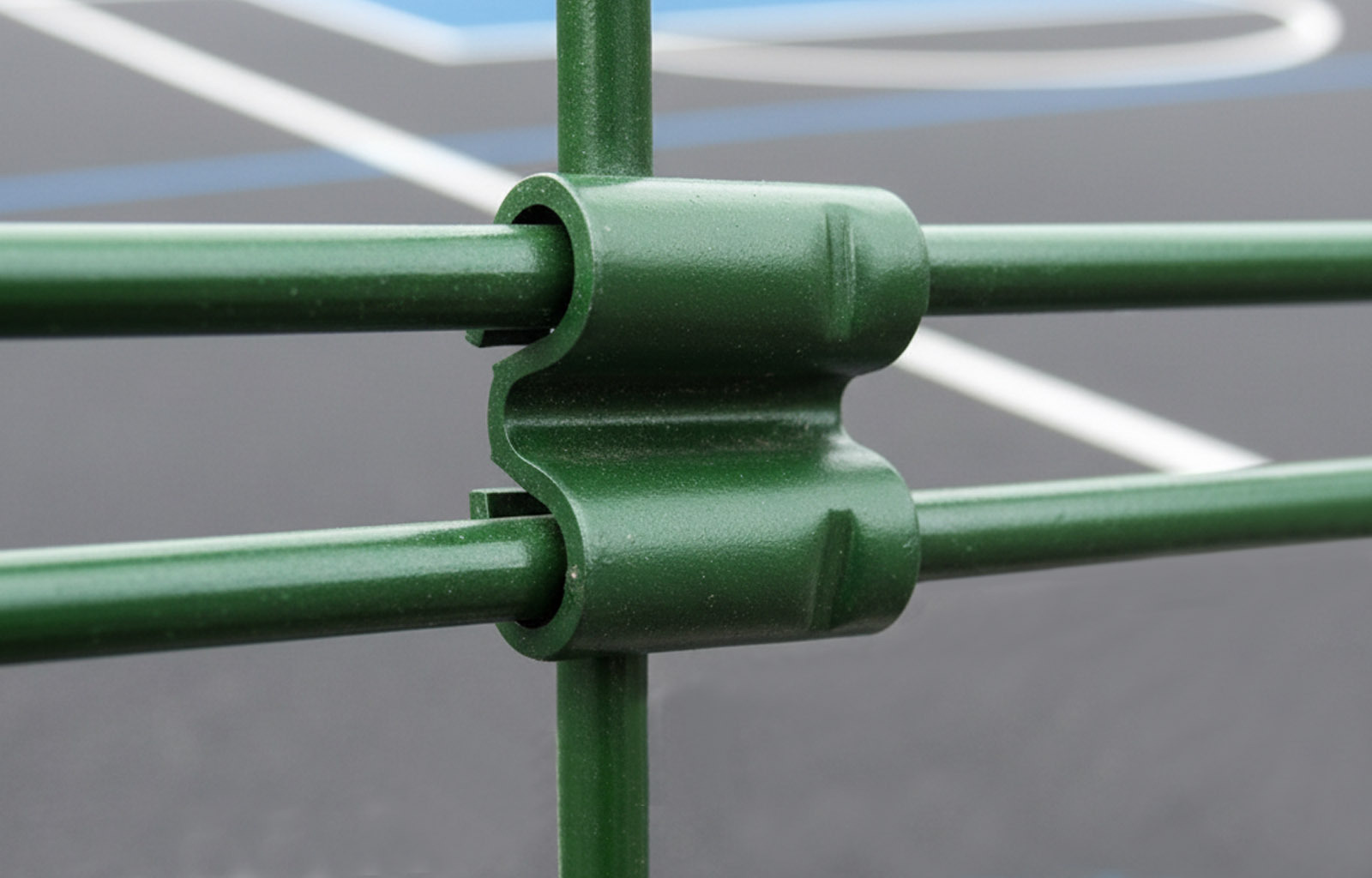

Соединение панелей специальными клипсами. Это самый ответственный этап. Верхние и нижние панели скрепляются между собой по горизонтальным прутьям с помощью специальных соединительных клипс (зажимов). Клипсы устанавливаются в местах пересечения горизонтальных прутьев верхней и нижней панели, фиксируя их относительно друг друга.

Важно: Количество клипс должно быть достаточным для обеспечения жесткости стыка. Обычно их устанавливают с шагом 400–500 мм по всей длине нахлеста.
Результат: Вся конструкция становится монолитной, без слабых мест. Высота достигает 4–5 метров.

Фиксация к столбам. Верхние панели также крепятся к тем же столбам с помощью хомутов. Таким образом, нагрузка распределяется на опоры равномерно.

Этот метод позволяет строить ограждения любой необходимой высоты, что критически важно для профессиональных и любительских спортивных объектов.

6. Особые требования для детских и спортивных объектов

При установке ограждений на площадках, где будут находиться дети и спортсмены, стандартная инструкция по монтажу дополняется правилами безопасности.

Нижний контур и безопасность. Зазор между нижней кромкой сетки и землей не должен превышать 10 см, чтобы под забор не могли подлезть дети и не закатывались мячи. Если рельеф не позволяет выдержать этот параметр, необходимо предусмотреть цокольную линию (бордюр или натяжной трос).
Отсутствие травмоопасных элементов. Все крепления (болты, гайки) должны быть утоплены или закрыты защитными колпачками. Острые края, заусенцы или торчащие прутья недопустимы. Особенно это важно для мест, где возможен контакт игроков с ограждением.
Защита от коррозии. Спортивные и детские площадки эксплуатируются в любую погоду. Обязательно используйте панели с двойной защитой: цинкование + полимерное покрытие. Места срезов (если подгоняли панель болгаркой) необходимо обработать специальной грунт-эмалью по цинку.
Входная группа. Калитки должны открываться наружу (по направлению выхода с площадки) и оснащаться доводчиками или пружинами, чтобы исключить их случайное распахивание. Замки и щеколды должны быть спроектированы так, чтобы ребенок не мог случайно запереться, но взрослый мог легко открыть их в экстренной ситуации. Для спортивных площадок часто используют калитки с усиленными петлями и защелками, устойчивыми к вибрации.

7. Типичные ошибки при монтаже

Основываясь на практике профессиональных установщиков, можно выделить список того, чего делать нельзя:

Экономия на крепеже. Использование не рекомендованных или не оцинкованных креплений приведет к появлению ржавых подтеков на столбах уже через год.
Неточный шаг столбов. Даже ошибка в 1 см превратит монтаж панелей в муку. Секция либо не войдет в проем, либо не закроет его.
Игнорирование пучения грунта. Мелкое заглубление столбов без бетонирования на пучинистых грунтах — самая частая причина перекоса забора после первой же зимы.
Монтаж на «свежий» бетон. Начало крепления панелей через несколько часов после заливки столбов.
Использование скоб (пауков) на спортивных объектах. Это грубейшая ошибка, которая приводит к деформации или обрушению ограждения при высоких нагрузках.
Пренебрежение необходимой высотой ограждения. Если забор на спортивной площадке ниже 3 метров, мячи будут постоянно улетать за пределы поля, а заниматься спортом станет некомфортно. Обязательно используйте метод наращивания панелей с помощью клипс.
Использование сетки-рабицы. Для общественных, детских и спортивных площадок рабица не рекомендуется из-за низких ударопрочных свойств, повышенной шумности и травмоопасности (острые концы проволоки). Сварные 2D и 3D панели значительно надежнее и безопаснее.

Заключение

Монтаж 2д и 3д сетчатых заборов — процесс технологичный, но при должной внимательности доступный для самостоятельного выполнения. Однако, когда речь идет о безопасности детей и спортсменов, лучше доверить работу профессионалам или как минимум строго следовать пошаговой инструкции и строительным нормам. Помните: главное в таком ограждении — не внешний вид, а его способность гасить удары, не травмировать, соответствовать нормативам по высоте и служить долгие годы без потери эксплуатационных качеств. Правильный выбор типа панелей (усиленные 2д для спорта, 3д для детских зон), надежных креплений (хомуты) и грамотное наращивание высоты — залог долговечности и безопасности вашего объекта.
